CODESYS 是一个广泛应用的PLC软件平台，许多PLC厂家选择它作为他们的开发平台。由于我之前较少接触相关产品，只有在研究数据采集软件时才开始深入了解它。

在初步研究中，我首先接触了倍福的数据采集功能。倍福提供了ADS通讯库，允许通过变量名进行高效数据采集，只需先确定变量的内部地址，便可批量采集。由于倍福基于CODESYS系统，这让我对其印象不错。

随后，我深入了解了汇川AM600PLC。它与CODESYS原始生态系统较为接近，编程软件与CODESYS开发系统高度相似。汇川PLC提供了丰富的变量类型，与高级语言相似，且不需要显式地址声明。PLC系统仍保留了硬件存储区域（如I、Q、M存储器），可灵活通过位、字节、字或双字进行寻址。

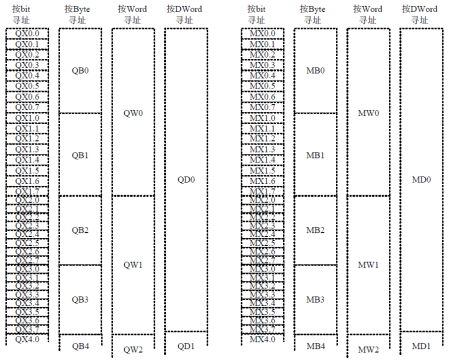

与西门子不同的是，CODESYS采用类型独立的编号方式（如图所示），因此外部访问时需进行地址转换和反转换，并注意字节顺序。CODESYS对系统保护机制严密，不允许外部直接访问内部变量，通常需通过gateway软件访问。

这让我产生了一个问题：尽管PLC-ANALYZER和IBA PDA都是德国公司，能直接通过变量名采集数据，为什么CODESYS系统无法直接实现这一功能？

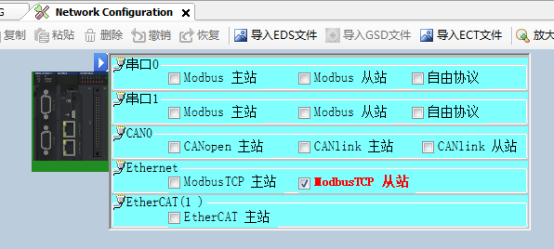

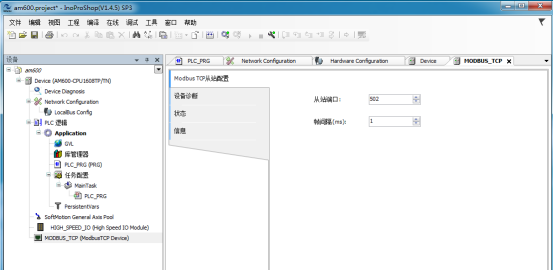

通过研究，我了解到PLC厂家可以开放自己的通讯协议。例如，汇川PLC提供MODBUS TCP协议，默认开启从站模式，允许外部用户直接通过该协议访问I、Q、M区域。这种开放性使得第三方工具如PLC-ANALYZER和IBA PDA能够直接通过变量名进行数据采集。

在CODESYS系统中，M存储区域的地址指定方式具有灵活性。例如，real0可以用%MD1、%MW2或%MB4表示，且这些定义等效。CODESYS允许从单字节开始访问M区域，而MODBUS TCP则以字为单位进行访问，需确保访问长度为字的倍数。由于每个字包含两个字节（如MW1包括MB2和MB3），MODBUS采集需从偶数字节开始，并注意高低字节顺序。

在字符串处理方面，CODESYS与日系系统不同，日系在字符串尾部添加结尾标志字节，而CODESYS通常在字符串尾部添加空字节。对于ASCII字符串，需避免误解0字节为终止标志；对于Unicode字符串，需精确查找开始字节。

最后，我思考如何通过MODBUS TCP协议实现批量采集。由于软件已自动处理地址和类型，用户只需提供变量名称即可完成采集。通过实际测试和经验交流，我希望能够实现变量名批量采集的功能。
